Communication
通信模块
山思通信模块是连接保护地现场人员、感知设备、边缘计算设备与管理平台的数据传输体系。
Communication Overview
数据与指令如何可靠往返？

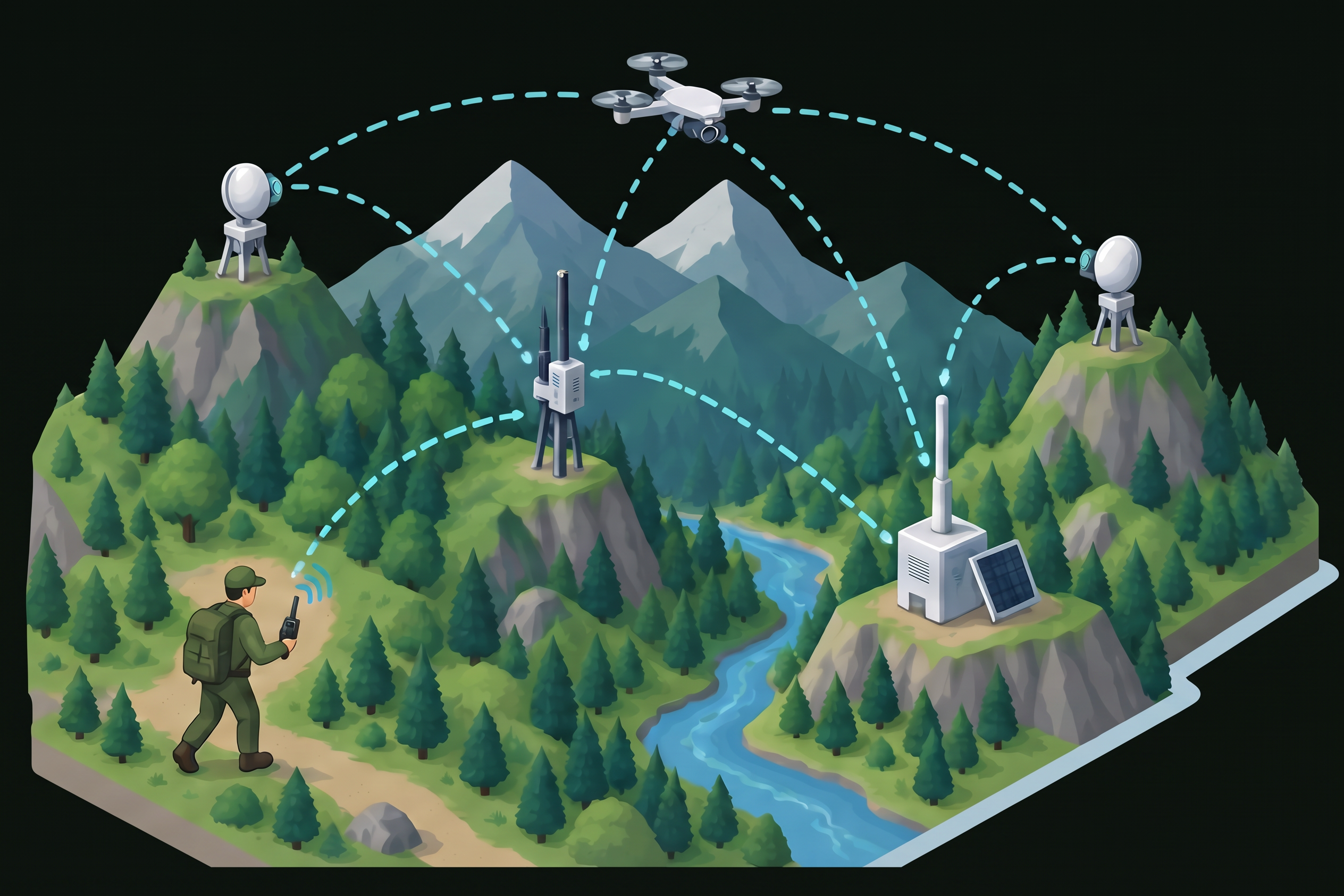

山思通信模块是连接保护地现场人员、感知设备、边缘计算设备与管理平台的数据传输体系。它面向保护地面积广、地形复杂、设备分散和部分区域无公网信号等情况，通过 LoRa、FSK 和 5.8G 微波网络按传输速率分层承载，并结合网关、中继、基站以及空中或卫星补充链路，实现实时报警、定位、传感器读数、AI识别结果、图像视频和控制指令的双向传输，让现场采集到的信息能够稳定进入系统，也让平台任务能够到达现场。
很多保护地不是没有设备，而是设备采集到的信息传不回来，平台指令也下不去。山思通信模块通过 LoRa、FSK、5.8G 微波、网关、中继、基站、空中中继和补充链路，支撑人员定位、一键报警、传感器读数、AI 识别结果、图像视频和控制指令的传输。
Link Layers
三层链路分层
communication · module mapmodule 02
02
FSK中速通信
03
5.8G微波骨干通信
link layers · 传输速率分层LoRa → FSK → 5.8G
保护地现场人员、感知设备、边缘计算设备Field Side
01
LoRa低功耗通信
LoRa · Low Power小数据量- 主要技术 / 设备
- LoRa设备、山思信标、IoT数据采集模块
- 链路特点 / 适用场景
- 低功耗、远距离，单跳通信距离约3至5公里；不依赖运营商网络
02
FSK中速通信
FSK · Medium Speed中等数据量- 主要技术 / 设备
- FSK基站与终端设备
- 链路特点 / 适用场景
- 传输能力高于LoRa，适合承载中等数据量的现场信息
03
5.8G微波骨干通信
5.8G Microwave Backbone高带宽- 主要技术 / 设备
- 主干节点、远端微波站、保护站微波节点
- 链路特点 / 适用场景
- 高带宽、远距离，适合视距条件较好的节点间骨干传输
管理平台Platform Side
实现实时报警、定位、传感器读数、AI识别结果、图像视频和控制指令的双向传输。
Supplement · 补充链路
结合网关、中继、基站以及空中或卫星补充链路
- 网关
- 中继
- 基站
- 空中中继
- 卫星
Communication Capabilities
八项通信能力
LoRa低功耗通信
/ 01- 主要技术 / 设备
- LoRa设备、山思信标、IoT数据采集模块
- 承载的数据 / 指令
- 人员定位、一键报警、传感器读数、设备状态、简化后的AI识别结果
- 链路特点 / 适用场景
- 低功耗、远距离，单跳通信距离约3至5公里；不依赖运营商网络
- 在山思系统中的作用
- 在无公网区域传输小数据量、低功耗运行的现场信息和紧急报警
Mesh自组网与中继
/ 02- 主要技术 / 设备
- Meshtastic协议、山思中继
- 承载的数据 / 指令
- LoRa网络中的报警、定位和IoT数据
- 链路特点 / 适用场景
- 设备自动组网、多跳接力；中继可利用太阳能长期值守，无需逐点架塔
- 在山思系统中的作用
- 延伸山谷和林区的网络覆盖，让分散终端接入同一张无线网络
FSK中速通信
/ 03- 主要技术 / 设备
- FSK基站与终端设备
- 承载的数据 / 指令
- 边缘AI结果、图像片段、声学数据和移动设备数据
- 链路特点 / 适用场景
- 传输能力高于LoRa，适合承载中等数据量的现场信息
- 在山思系统中的作用

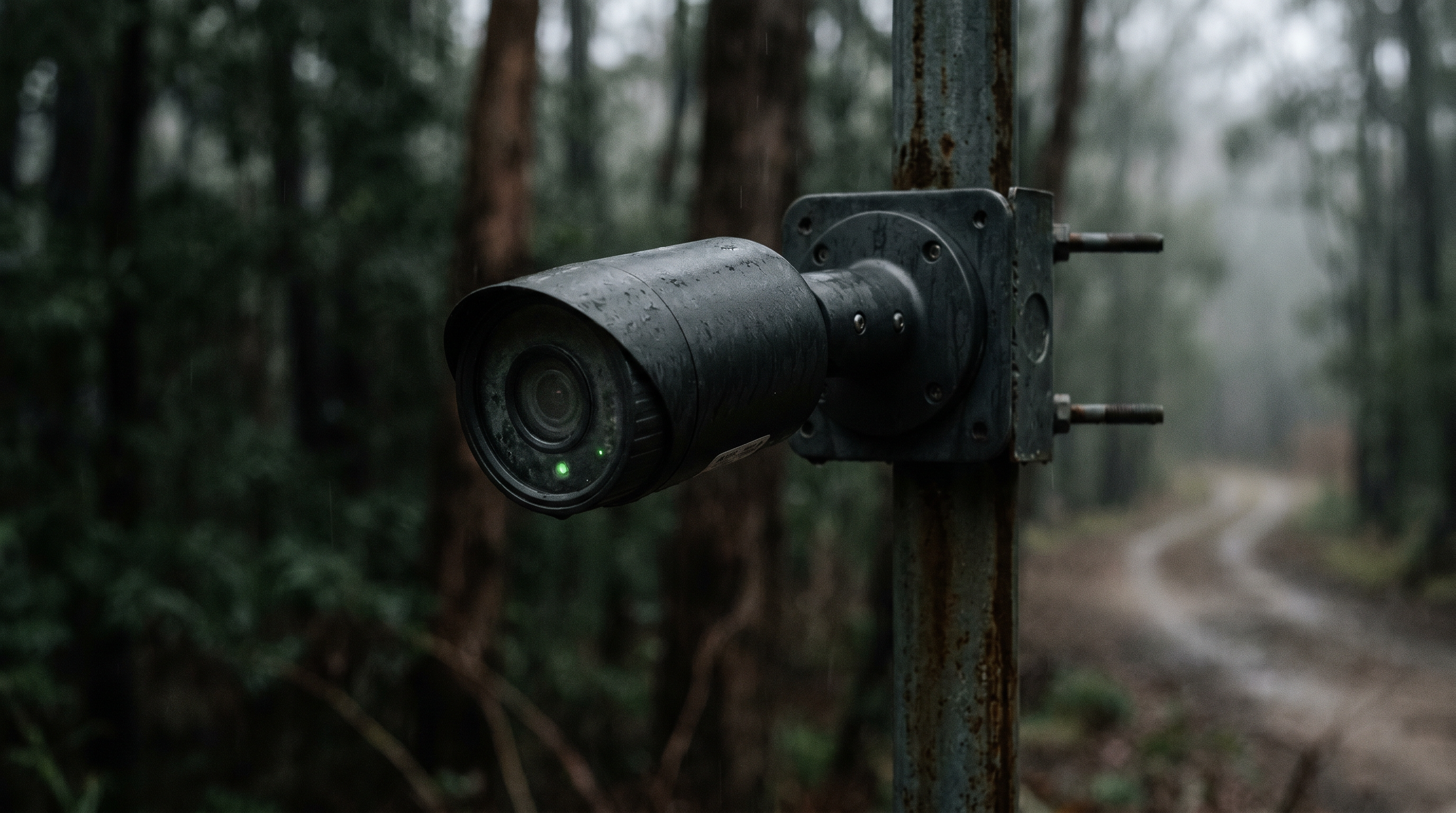

- 连接边缘AI摄像头、巡护救援车辆、红外相机和声纹设备
5.8G微波骨干通信
/ 04- 主要技术 / 设备
- 主干节点、远端微波站、保护站微波节点
- 承载的数据 / 指令
- 视频、图像、设备汇聚数据、任务和控制指令
- 链路特点 / 适用场景
- 高带宽、远距离，适合视距条件较好的节点间骨干传输
- 在山思系统中的作用
- 连接保护站和远端节点，承担区域数据汇聚与主干回传
终端接入与数据采集
/ 05- 主要技术 / 设备
- 山思信标、山思IoT数据采集模块、RS485 / Modbus传感器
- 承载的数据 / 指令
- 报警、位置、水位、雨量、土壤、气象和设备状态数据
- 链路特点 / 适用场景
- 支持一键报警、定时采集、状态标记和多种传感器适配
- 在山思系统中的作用
- 把巡护员和现场传感器产生的信息转化为可传输、可识别的数据
网关与异构网络汇聚
/ 06- 主要技术 / 设备
- LoRa网关、FSK基站、微波节点
- 承载的数据 / 指令
- LoRa、FSK和5.8G网络数据，以及平台下发的任务和指令
- 链路特点 / 适用场景
- 连接不同传输速率的网络，把支线链路接入主干链路和管理平台
- 在山思系统中的作用
- 让多种人员终端、感知设备和通信网络通过统一链路接入山思系统
空中中继与补充链路
/ 07- 主要技术 / 设备
- 中继无人机、无人机作业点、卫星补充链路
- 承载的数据 / 指令
- 应急报警、图像视频、任务指令和设备状态数据
- 链路特点 / 适用场景
- 用于山体遮挡明显、地面链路难以覆盖或远端作业等场景，作为补充链路使用
- 在山思系统中的作用
- 增强特殊地形、远端作业和应急任务中的通信连续性
可靠传输与网络运维
/ 08- 主要技术 / 设备
- 报警优先、送达回执、自动重发、设备状态监测
- 承载的数据 / 指令
- 紧急报警、确认回执、网络状态和配置指令
- 链路特点 / 适用场景
- 优先保障紧急信息，并让发送方和管理端了解消息与网络状态
- 在山思系统中的作用
- 提高关键消息的到达率，使通信网络可检查、可维护、可长期运行
